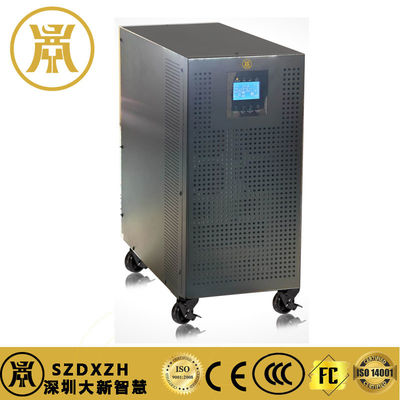

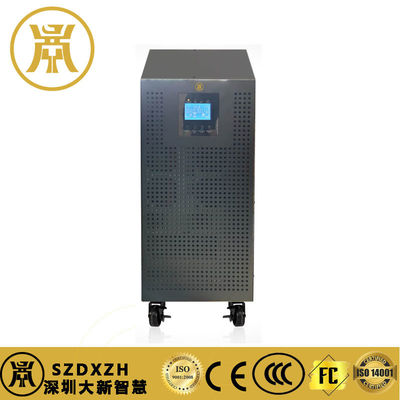

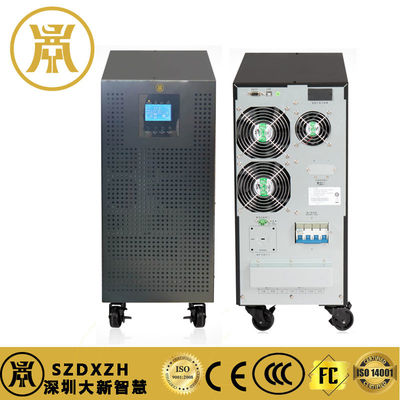

Sistema UPS ad alta frequenza a 3 fasi per la protezione della potenza senza soluzione di continuità e la stabilizzazione della tensione

Modello

3H1 5 KL

Capacità

15000VA / 12000W

Input

Intervallo di tensione

190-520VAC (3 fasi) carico del 50%

305-478VAC (3 fasi) carico al 100%

Intervallo di frequenza

Sistema 46 Hz ~ 54 Hz @ 50 Hz

Sistema 56 Hz ~ 64 Hz @ 60 Hz

Fase

Terrazzo trifase

Fattore di potenza

0,99 a carico al 100%

Prodotto

Fase

Fase singola (cavo attivo + cavo neutro + cavo a terra)

Voltaggio di uscita

208/220/230/240VAC

Intervallo di tensione CA

± 1%

Intervallo di frequenza (intervallo di sincronizzazione)

Sistema 46 Hz ~ 54 Hz @ 50 Hz

Sistema 56 Hz ~ 64 Hz @ 60 Hz

Intervallo di frequenza (modalità a batteria)

50 Hz ± 0,1 Hz o 60 Hz ± 0,1 Hz

Sovraccarico

Modalità principale

100%~110%: 10 minuti; 110%~130%: 1 minuto; >130%: 1 secondo

Sovraccarico, passaggio in modalità bypass.

Modalità batteria

100%~110%: 30 secondi; 110%~130%: 10 secondi; >130%: 1 secondo

Sovraccarico, passaggio in modalità bypass.

Rapporto di picco corrente

31 al massimo

Distorsioni armoniche

¢ 2 % @ 100% carico lineare; ¢ 5 % @ 100% carico non lineare

Orario di cambio

Online ← →batteria

0 ms

Invertitore← → Bypass

0 ms

Invertitore ← → ECO

< 10 ms

Fattore di potenza di uscita

0.8

Capacità parallela

Supporta fino a 3 unità in parallelo (non supportato dai modelli comunemente venduti)

Forma d'onda

Onda sinusoidale pura

Modalità inverter

IGBT

Metodo di controllo

MCU+DSP

Efficienza

Modalità AC

> 89%

Modalità batteria

> 8 8 %

Macchina di lunga durata (il numero di celle della batteria è regolabile in fabbrica)

Modello

Dipende dalla configurazione della batteria

Numero

16 - 20

Corrente di carica (massima)

8.0A ± 10%

Voltaggio di ricarica

273 VDC ± 1% (basato su 20 batterie)

Indicare le istruzioni

LCD

Visualizza la dimensione del carico, la capacità della batteria, la modalità CA, la modalità batteria, la modalità bypass, l'indicazione del guasto, ecc. attraverso immagini

La tensione di uscita, la frequenza, l'attivazione del bypass, la funzione ECO, la corrente di ricarica, il tempo di scarica, ecc. possono essere regolati attraverso il menu di visualizzazione sullo schermo

Apparizione

Macchina di estensione lunga

Dimensioni, profondità x larghezza x altezza (mm)

592X250X576

Peso netto ((kg)

40

Condizioni ambientali

Temperatura di funzionamento

0 ~ 40°C (la durata della batteria sarà ridotta in ambienti > 25°C)

Umidità di esercizio

< 95% senza condensazione

Altitudine di esercizio

< 1000 m

rumore

Meno di 60 dB @ 1 metro

Gestire

Intelligente RS-232 o USB

Supporta Windows® 2000/2003/XP/Vista/2008/7/8, Linux, Unix e MAC

SNMP facoltativo

Supporta la gestione dell'alimentazione tramite gestore SNMP e browser web
