Apparecchi elettrici per l'aria aperta antincorrosione 1 Compartimento

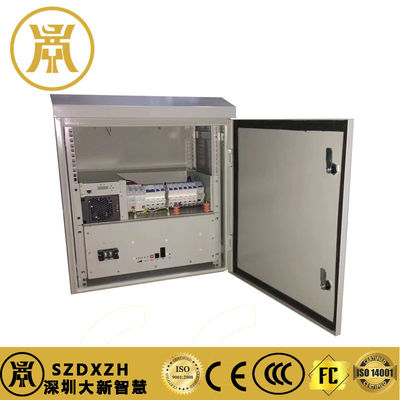

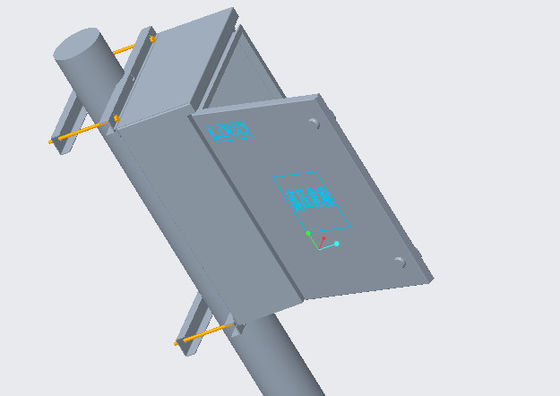

Il DX-P-150A-50AH montato a parete è utilizzato in sistemi di comunicazione con una capacità totale massima di 150A, adatto per il montaggio a parete, a pavimento, a palo e altri metodi di installazione.Integra l'alimentazione per la comunicazione, distribuzione AC/DC, controllo della temperatura, monitoraggio, protezione da fulmini e funzioni di sistema di messa a terra e dispone di una gestione completa della batteria,come la funzione di protezione della batteria da bassa tensione e la funzione di eliminazione del carico. Può ottenere la compensazione della temperatura, la regolazione automatica della tensione, la limitazione della corrente, il calcolo della capacità della batteria, il test della batteria online, il risparmio energetico del sonno e altre funzioni.Progettazione della rete del sistema di alimentazione, che fornisce interfacce di comunicazione multiple come RS232/RS485 e contatti a secco, rete flessibile, monitoraggio remoto e funzionamento senza equipaggio.ha un design completo di protezione da fulmini per entrambi i lati AC e DC, oltre a funzioni complete di protezione da guasti e allarme di guasto.ed è adatto a situazioni in cui la rete elettrica oscilla ampiamente, quali le stazioni base, le piccole e medie centrali, le comunicazioni satellitari e le comunicazioni dati

L'ingresso del sistema viene inviato all'ingresso del modulo raddrizzatore attraverso un interruttore 63A/2P. Per la protezione da fulmini all'estremità di ingresso viene utilizzata una protezione dal fulmine a livello di CAC parallelo.

Il modulo raddrizzatore funziona in parallelo e la sua uscita DC è collegata attraverso una barra di bus per alimentare due batterie di riserva e carichi DC.fornire agli utilizzatori il controllo di accensione/spena per ogni carico e la protezione contro sovraccarichi e cortocircuiti.

In condizioni normali di sistema,vari parametri del modulo raddrizzatore e dell'unità di distribuzione sono controllati dal modulo di monitoraggio e funzionano secondo i parametri predeterminati o i comandi dell'utenteSe la rete elettrica non funziona, il sistema passa all'alimentazione della batteria.Quando la tensione della batteria scende a un punto di disattivazione della tensione, il modulo di monitoraggio controlla il contattore di spegnimento per far funzionare e interrompere il carico; quando la tensione della batteria scende al punto di tensione di protezione della batteria,il modulo di monitoraggio controlla l'azione del contattore di spegnimento secondarioIn questo momento, il sistema di alimentazione smetterà di funzionare.Quando l'alimentazione esterna della rete è ripristinata e il modulo raddrizzatore riprende la produzioneIl modulo di monitoraggio può rilevare e controllare lo stato di funzionamento dell'intero sistema di distribuzione dell'energia.I comandi dell'utente possono essere emessi tramite la tastiera sul pannello del modulo di monitoraggioLo stato di funzionamento e i parametri del sistema possono essere visualizzati sullo schermo LCD del modulo di monitoraggio, sullo PC backend locale e sulla sala di controllo centrale remota.Il sistema può raccogliere varie variabili ambientali, tra cui fumo, magneti per porte, immersione in acqua, temperatura e umidità, configurando i sensori appropriati.

Schema di monitoraggio: monitoraggio delle porte RS485 nelle direzioni nord e sud, contatti secchi e rilevamento delle celle della batteria (opzionale) tutti condotti al pannello di monitoraggio

Metodo di funzionamento e manutenzione: prima della manutenzione, il modulo dirittore può essere scambiato a caldo.
