Fornisce una protezione di potenza per le linee di produzione di fabbrica e le apparecchiature a motore.
2Centri dati di grandi dimensioni
Fornisce un'alimentazione stabile per server, dispositivi di archiviazione, ecc.
3. petrochimico
Fornisce energia di riserva per le apparecchiature critiche dell'industria petrolchimica.
4. Sistemi di alimentazione
Utilizzato nei nodi critici dei sistemi di alimentazione per garantire un'alimentazione continua.
5. attrezzature mediche
Fornisce una protezione di potenza per grandi apparecchiature mediche (ad esempio, risonanza magnetica, TAC).
Progettazione ad alta affidabilità
◆La topologia in linea a doppia conversione consente il monitoraggio della frequenza di uscita dell'UPS, il blocco di fase, la stabilizzazione della tensione e il filtraggio del rumore e non è influenzata dalle fluttuazioni della rete elettrica.Fornitore di energia sinusoidale puro, l'uscita UPS fornisce una protezione più completa e perfetta per le apparecchiature degli utenti.
◆Il controllo modulare duplice avanzato della CPU ha un funzionamento complessivo affidabile e una elevata stabilità, garantendo l'efficienza complessiva del funzionamento sicuro dell'UPS.
◆La CPU controlla la carica della corrente e il caricabatterie carica periodicamente la corrente in base alla capacità della batteria.
◆Il filtro armonico di ingresso soddisfa le norme americane ed europee, consentendo all'UPS di ridurre l'inquinamento del feedback della rete e di non influenzare altri dispositivi che condividono lo stesso ingresso della rete.
◆Adottando la tecnologia PFC avanzata di correzione del fattore di potenza, il fattore di potenza di ingresso è quasi 1, indipendentemente dal cambiamento del carico e della tensione della rete.
◆ Ampia gamma di tensione di ingresso CA: 380VAC±25%, evitare frequenti passaggi alla batteria e adattarsi alle aree con un ambiente di potenza difficile.
◆Utilizzando un circuito di sincronizzazione ad alta frequenza di filtraggio, un monitoraggio rapido della frequenza di sincronizzazione e una funzione di crescita graduale della potenza, si riducono i requisiti per i generatori,e la capacità è solo il doppio della potenza di ingresso UPS.
◆I filtri armonici sono impostati all'ingresso e all'uscita per ridurre al minimo le interferenze armoniche dell'UPS con la rete elettrica.
◆ La funzione di avvio a corrente continua può avviare direttamente l'UPS quando non c'è corrente elettrica per soddisfare le esigenze di emergenza dell'utente.
Perfetta capacità di protezione dell'intera macchina
◆Ha una protezione multifunzione come:
protezione contro il sovraccarico di uscita, protezione contro il cortocircuito di uscita, protezione contro la sovra-temperatura dell'inverter, protezione contro l'avvertimento di sottovoltaggio della batteria e protezione contro la sovraccarica della batteria,che garantisce notevolmente la stabilità e l'affidabilità del funzionamento del sistema.
◆ dotato di interruttore di manutenzione manuale, in caso di guasto dell'UPS, può passare a bypassare lo stato di funzionamento senza interruzioni e continuare a fornire energia al carico dalla rete elettrica,rendere il lavoro di manutenzione facile, conveniente e veloce.
Funzione di gestione dell'interfaccia
◆ Il display LCD può registrare lo stato di funzionamento dell'UPS, le informazioni sui parametri, ecc. in tempo reale, rendendo conveniente per gli utenti gestire l'UPS.
Gestione del monitoraggio della rete
◆ Attraverso l'interfaccia di comunicazione RS232/RS485, l'adattatore di rete SNMP e il software di monitoraggio intelligente UPS, può comunicare con il computer.Vari parametri UPS sono visualizzati chiaramente sull'interfaccia di comunicazione.
Modulo di monitoraggio intelligente opzionale della batteria
◆ può rilevare le singole celle, con funzioni di allarme di sovra-voltaggio, sotto-voltaggio e pressione differenziale, in caso di guasto della batteria,verrà visualizzato sullo schermo e l'amministratore sarà notificato.
Alta adattabilità ambientale
◆ La scheda di circuito viene collocata in uno spazio completamente chiuso e coperta con un rivestimento "a tre prove", che è più adatto agli ambienti difficili dei tunnel e delle piazze.

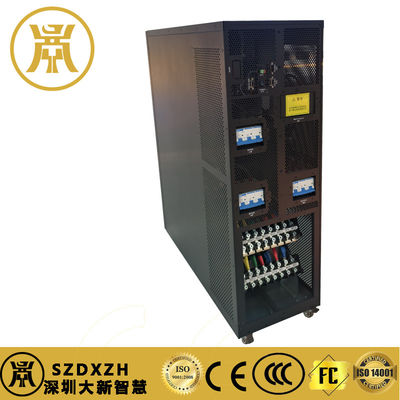

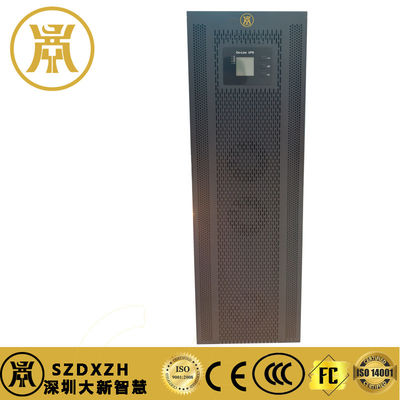

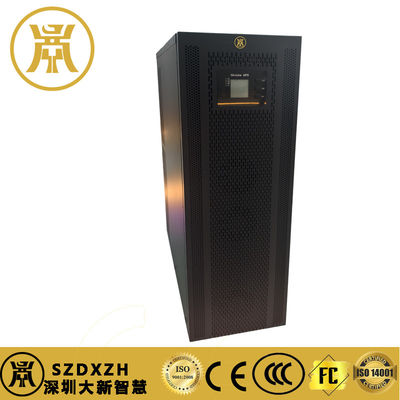

48KW L'UPS intelligente ad alta efficienza energetica 33 Tipo online a doppia conversione con parametri tecnici LCD
| Modello |
EX3C3 60K |
| capacità |
60KVA/48KW |
| inserire |
| Voltaggio nominale |
3×380VAC/400VAC (3 fasi + linea N) |
| Intervallo di tensione |
285VAC ¥475VAC |
| Intervallo di frequenza |
50/60Hz±10% |
| Prodotto |
| Voltaggio di uscita |
3×380VAC/400VAC (3 fasi + linea N) |
| Stabilità della tensione |
Stato stazionario: ± 1% tipico |
| Transiente: ± 5% tipico (variazione di carico 100-0-100%) |
| Intervallo di sincronizzazione di frequenza |
Sincronizzazione a 50/60 Hz ± 1% |
| Perdita di potenza principale ± 0,1 Hz |
| Tasso di monitoraggio della frequenza |
± 1 Hz/S |
| Forma d'onda di uscita |
Ondata sinusoidale |
| Armoniche totali (THDv) |
< 2% ((carico lineare)
< 5% ((carico non lineare)
|
| Sballo di fase |
120±1% (carico di bilanciamento)
120±2% (50% di carico squilibrato)
|
| Regolare dinamicamente il tempo |
< 60 ms per recuperare fino al 90% del valore nominale |
| Capacità di sovraccarico |
110%-150% può funzionare per 10 min-1 min; 150%>160% può funzionare per 1 min-200 ms; >160% può funzionare per 200 ms |
| Fattore di picco |
3:1 |
| Intervallo del fattore di potenza di carico |
|
Tensione di uscita squilibrata @100%
carico squilibrato
|
< 1% |
| Protezione o restrizione |
sovraccarico estremo; cortocircuito; limite di tensione; corrente di sovratensione; limite di tensione di picco |
| Efficienza complessiva |
Modalità online |
94% |
| Modalità batteria |
930,5% |
| bypass |
| tipo |
Interruttore statico |
| Voltaggio |
3×380VAC/400VAC (3 fasi + linea N) |
| frequenza |
50/60 Hz |
| Metodo di controllo |
microprocessore |
| Invertitore per bypassare il tempo di commutazione |
Modalità sincrona: 0 ms, modalità asincrona: 10 ms |
| Capacità di sovraccarico |
150% ≈ 180% 1h ≈ 30s; 180% ≈ > 200% 30s ≈ 200ms; 200 ms per > 200% |
| Passare a Bypass |
Sovraccarico 160%: commuta immediatamente |
| Torna all'inverter |
Interrompere automaticamente dopo la cancellazione dell' allarme |
| Bypass di manutenzione |
| tipo |
Non si ferma |
| Voltaggio |
3×400V (3 fasi + linea N) |
| frequenza |
50/60 Hz |
| Batteria e ricarica |
| Numero di batterie (12V) |
32-40 (regolabile) |
| Metodo di ricarica |
Opzionale: carica a tensione costante/carica a corrente costante |
| Corrente di carica |
10A per impostazione predefinita, massimo 40A |
| Tipo di batteria |
Batteria al piombo sigillata |
| Parametri strutturali |
| Dimensioni, lunghezza x larghezza x altezza (mm) |
790 × 3 6 0 × 10 1 0 |
| Peso (kg) |
85 |
