Name: IP55 Armadio di distribuzione di energia Armadio a parete con alimentatore
Brand: Shenzhen Daxin Intelligent Equipment Technology Co., Ltd
SKU: DX-P-150A-50AH
Availability: InStock

Caratteristiche Galleria Descrizione di prodotto Richieda una citazione

Caratteristiche

Specificazioni

Nome del prodotto: Governo di distribuzione di energia

Colore: Ral7035 o Ral7032

Tipo: Scatola di distribuzione,batteria/scatola contatore,all'aperto

Livello di protezione: Protezione IP55

Dimensioni esterne: 600*800*450 mm

Applicazione: Sistema di Electric Power

Evidenziare:

IP55 Gabinetto di distribuzione dell'energia

Armadio a parete con alimentazione elettrica

Apparecchiature per l'alimentazione elettrica

Informazioni di base

Luogo di origine: Shenzhen, Cina

Marca: Daxin

Certificazione: ISO9001,CE,3C,FCC,TLC,IP55

Numero di modello: DX-P-150A-50AH

Termini di pagamento e spedizione

Imballaggi particolari: Cassa di legno

Tempi di consegna: 20-40 giorni

Termini di pagamento: T/TD/A, Western Union, Paypal, ecc.

Capacità di alimentazione: 3000 pezzi al mese

Galleria

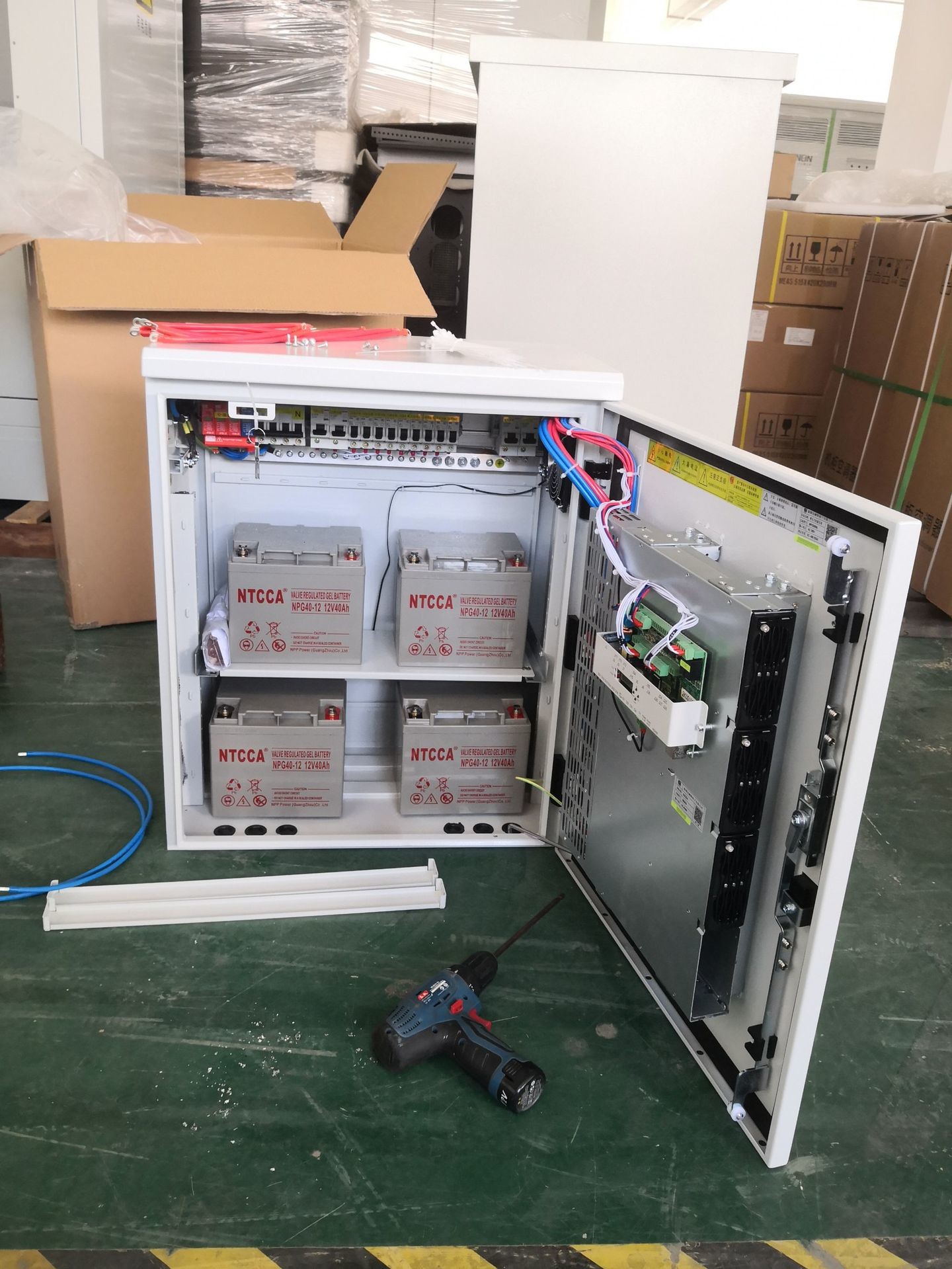

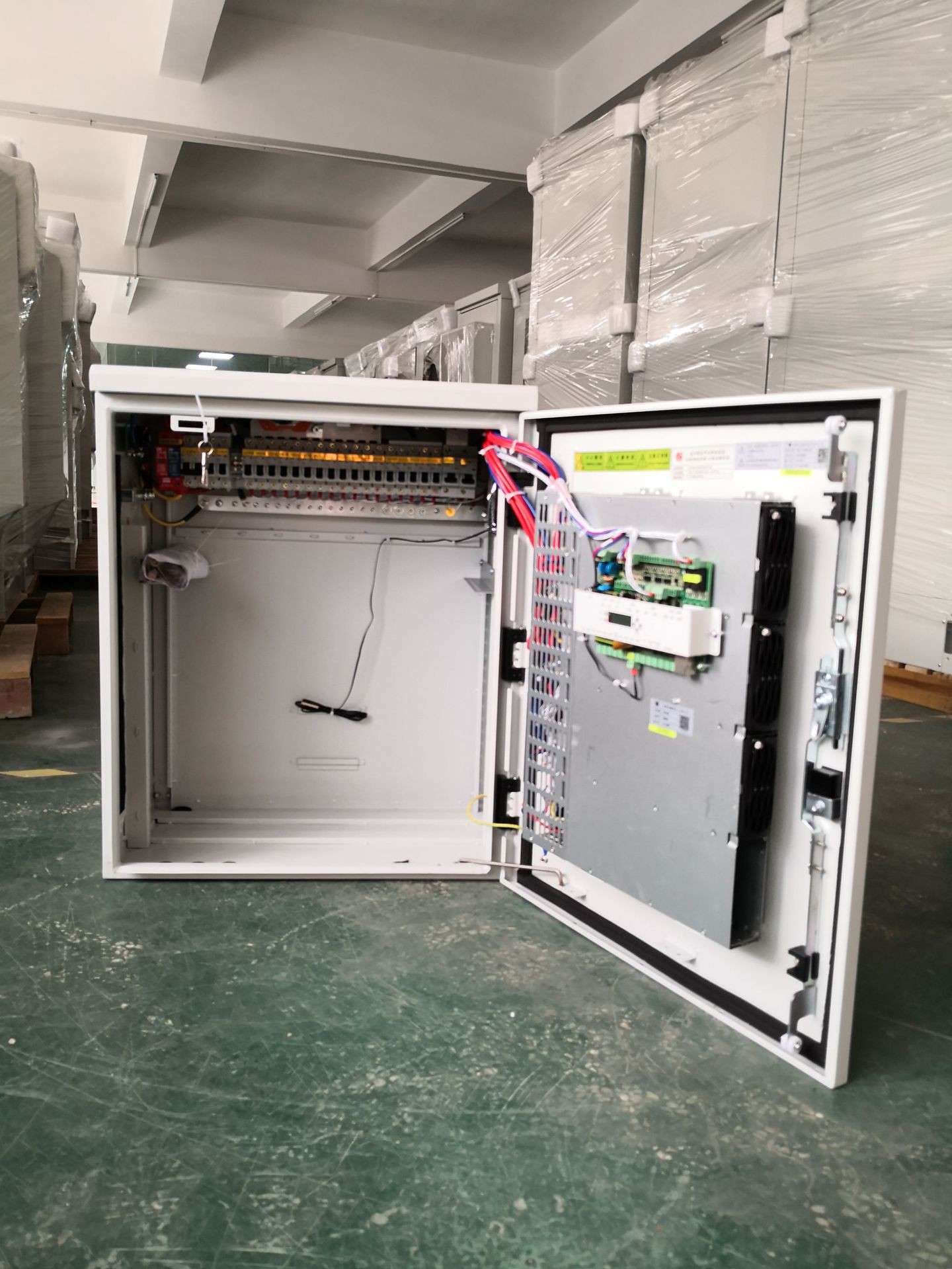

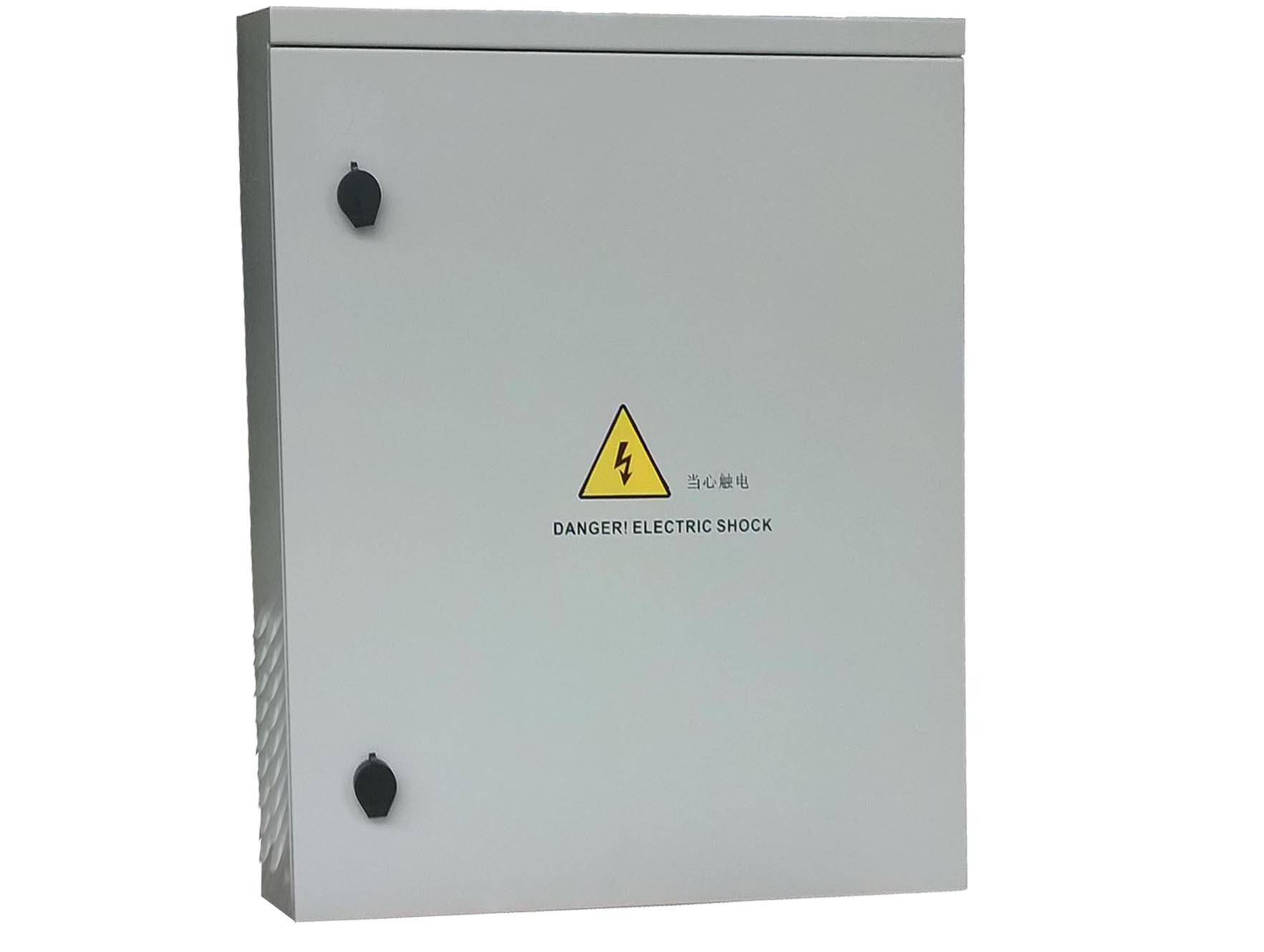

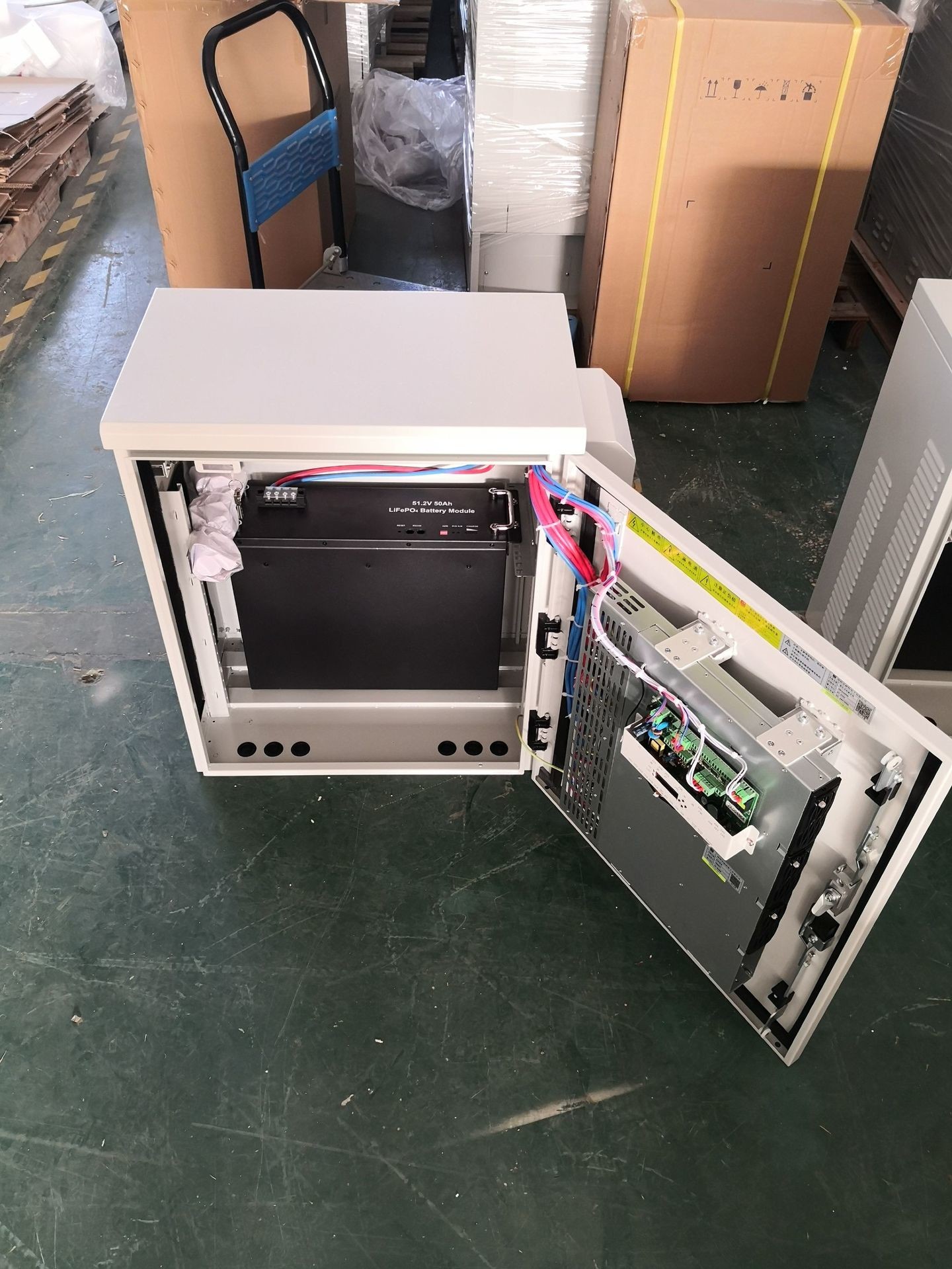

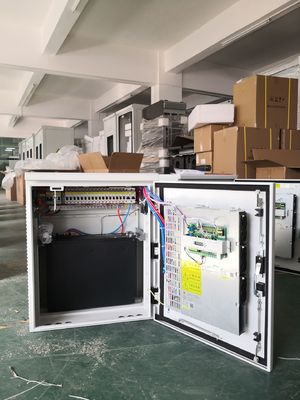

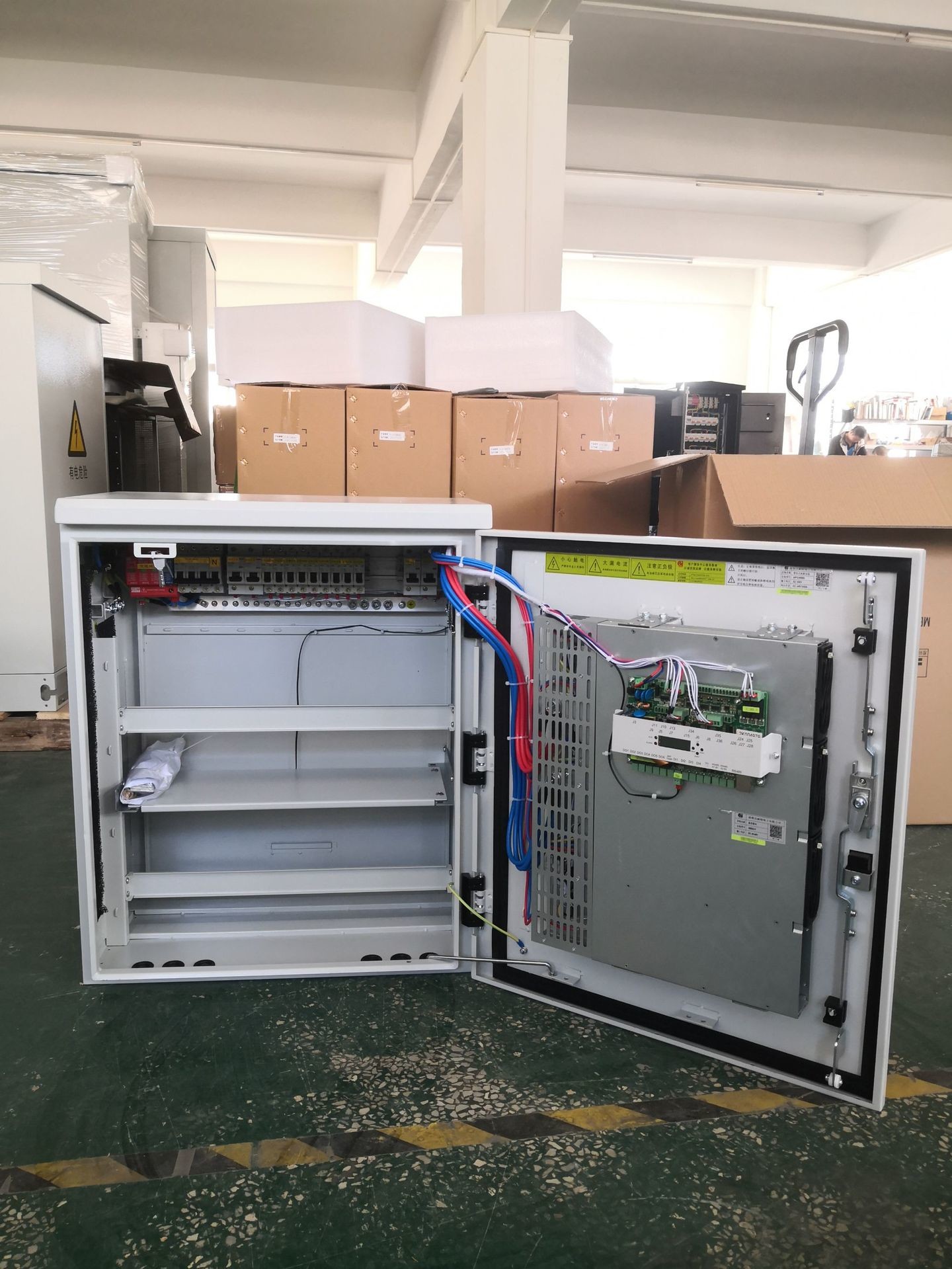

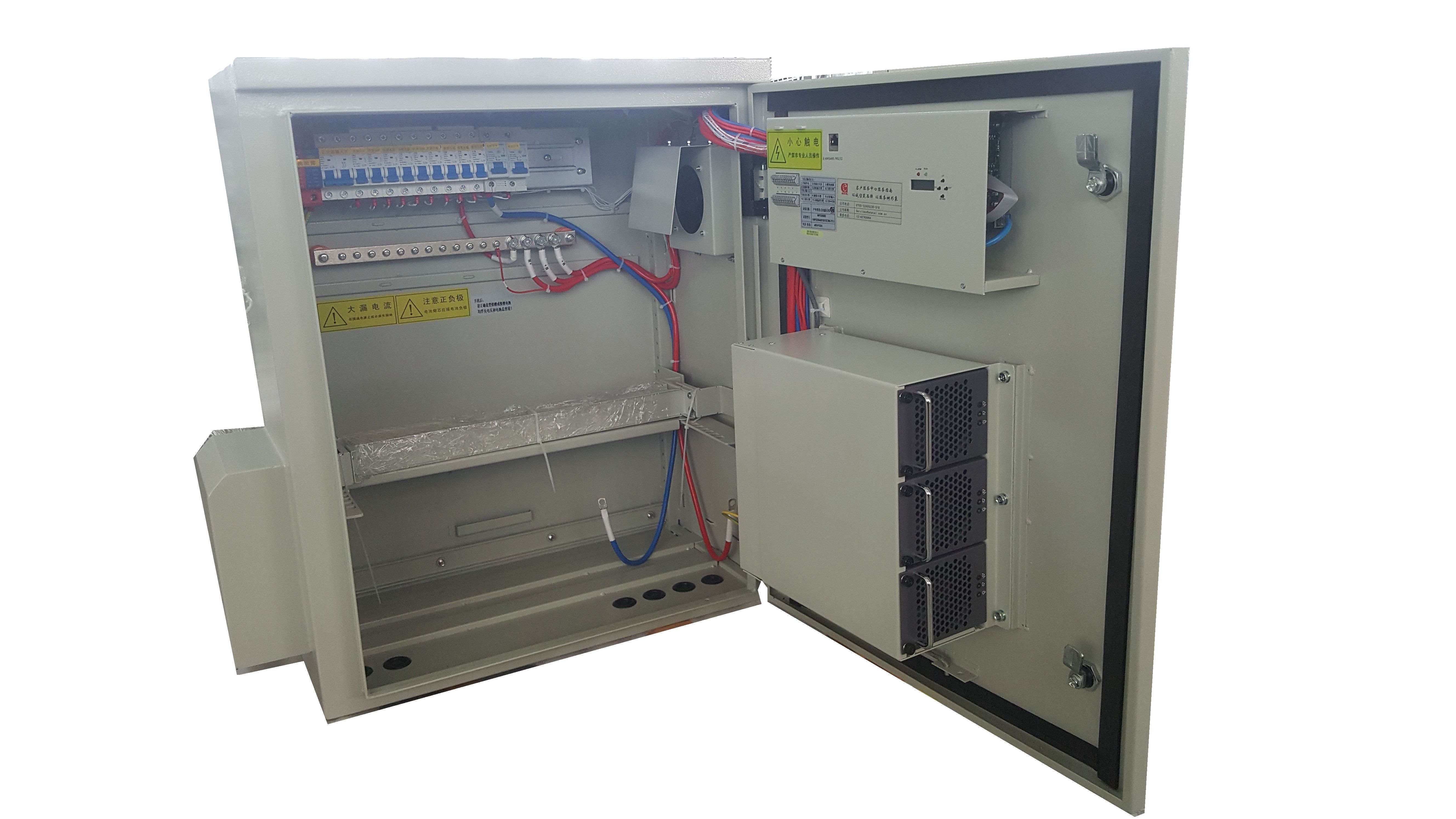

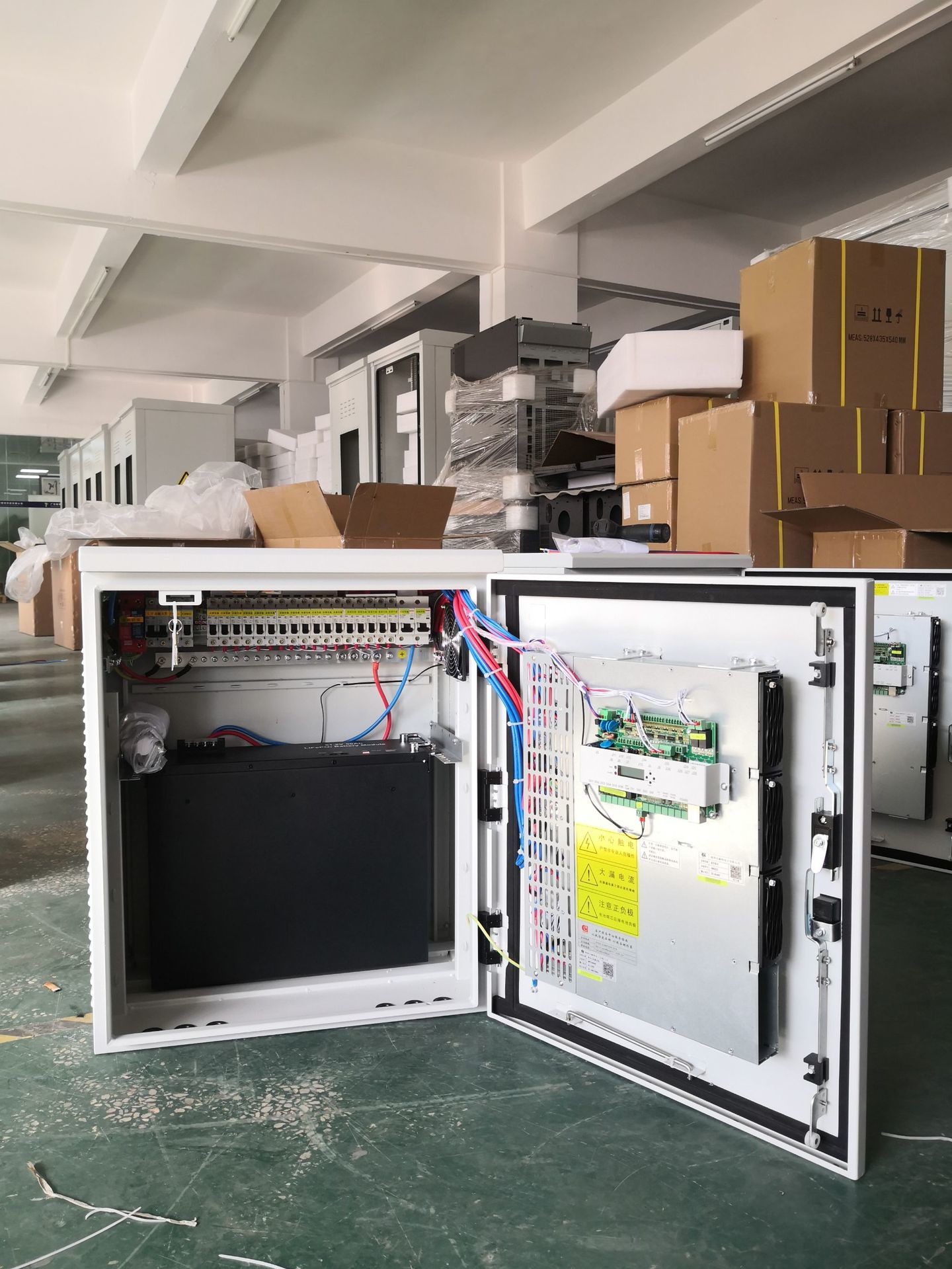

IP55 Armadio di distribuzione di energia Armadio a parete con alimentatore

Descrizione di prodotto

Fornitore di alimentazione esterno a parete/Storaggio di energia esterno/Comunicazione

DX-P-150A-50AH montato a parete è utilizzato nei sistemi di comunicazione con una capacità totale massima di 150A, adatto per il montaggio a parete, a pavimento, a palo e altri metodi di installazione.Integra l'alimentazione per la comunicazione, distribuzione AC/DC, controllo della temperatura, monitoraggio, protezione da fulmini e funzioni di sistema di messa a terra e dispone di una gestione completa della batteria,come la funzione di protezione della batteria da bassa tensione e la funzione di eliminazione del carico. Può ottenere la compensazione della temperatura, la regolazione automatica della tensione, la limitazione della corrente, il calcolo della capacità della batteria, il test della batteria online, il risparmio energetico del sonno e altre funzioni.Progettazione della rete del sistema di alimentazione, che fornisce interfacce di comunicazione multiple come RS232/RS485 e contatti a secco, rete flessibile, monitoraggio remoto e funzionamento senza equipaggio.ha un design completo di protezione da fulmini per entrambi i lati AC e DC, oltre a funzioni complete di protezione da guasti e allarme di guasto.ed è adatto a situazioni in cui la rete elettrica oscilla ampiamente, come le stazioni base, le piccole e medie centrali, le comunicazioni satellitari e le comunicazioni dati.

Principi del sistema di alimentazione

L'ingresso del sistema viene inviato all'ingresso del modulo raddrizzatore attraverso un interruttore 63A/2P. Per la protezione da fulmini all'estremità di ingresso viene utilizzata una protezione dal fulmine a livello di CAC parallelo.

Il modulo raddrizzatore funziona in parallelo e la sua uscita DC è collegata attraverso una barra di bus per alimentare due batterie di riserva e carichi DC.fornire agli utilizzatori il controllo di accensione/spena per ogni carico e la protezione contro sovraccarichi e cortocircuiti.

In condizioni normali di sistema,vari parametri del modulo raddrizzatore e dell'unità di distribuzione sono controllati dal modulo di monitoraggio e funzionano secondo i parametri predeterminati o i comandi dell'utenteSe la rete elettrica non funziona, il sistema passa all'alimentazione della batteria.Quando la tensione della batteria scende a un punto di disattivazione della tensione, il modulo di monitoraggio controlla il contattore di spegnimento per far funzionare e interrompere il carico; quando la tensione della batteria scende al punto di tensione di protezione della batteria,il modulo di monitoraggio controlla l'azione del contattore di spegnimento secondarioIn questo momento, il sistema di alimentazione smetterà di funzionare.Quando l'alimentazione esterna della rete è ripristinata e il modulo raddrizzatore riprende la produzioneIl modulo di monitoraggio può rilevare e controllare lo stato di funzionamento dell'intero sistema di distribuzione dell'energia.I comandi dell'utente possono essere emessi tramite la tastiera sul pannello del modulo di monitoraggioLo stato di funzionamento e i parametri del sistema possono essere visualizzati sullo schermo LCD del modulo di monitoraggio, sullo PC backend locale e sulla sala di controllo centrale remota.Il sistema può raccogliere varie variabili ambientali, tra cui fumo, magneti per porte, immersione in acqua, temperatura e umidità, configurando sensori appropriati.

Struttura complessiva

Le dimensioni del telaio plug-in del sistema di alimentazione DX-P-150A-50AH montato a parete (altezza * larghezza * profondità) sono di 700 mm * 580 mm * 350 mm.un'unità di modulo raddrizzatore, e un'unità di distribuzione CC, e può essere installato in pavimento, parete, palo, e altri modi. condotti d'aria sinistra e destra, modulo con ventilatore incorporato per dissipazione del calore forzata, IP55,sistema di controllo della temperatura integrato- fornire spazio di installazione per un set di batterie ferroelettriche da 50 AH o per quattro batterie a piombo da 38 AH.

Schema di monitoraggio: monitoraggio delle porte RS485 nelle direzioni nord e sud, contatti secchi e rilevamento delle celle della batteria (opzionale) tutti condotti al pannello di monitoraggio

Metodo di funzionamento e manutenzione: prima della manutenzione, il modulo dirittore può essere scambiato a caldo.

componente		configurazione	note
Unità di distribuzione AC	Comunicazione sulla protezione da fulmini	Grado C:20~40KA
	Input di comunicazione	63A/2P*2	Capacità limite di rottura ICU ≥6kA, capacità di segmentazione del cortocircuito Ics ≥6kA
	Strumento intelligente (facoltativo)	DDS3366P-3Tipo contatore di energia elettrica monofase a tre vie	Può rilevare tensione CA, corrente, energia elettrica, valori degli interruttori di ingresso a tre vie, ecc.
Modulo rettificatore		RM4850*3
Unità di monitoraggio		SM32
Unità di distribuzione di corrente continua	Interruttore della batteria	100A/1P*2	Capacità di rottura massima Icu ≥ 20kA e capacità di rottura di cortocircuito di esercizio Ics ≥ 15kA
	Spegnete una volta	63A/1P1;32/1P2;20/1P*2
	Spegnete una volta	63A/1P1;32/1P2;20/1P*2	Diverse configurazioni utente sono facoltative
	seconda disconnessione	20A/1P1;10A/1P2;	Capacità di rottura limite ICU ≥ 6 ka e capacità di rottura di cortocircuito in corso ICS ≥ 6 ka
	Protezione da fulmini in CC	Grado C:10~20KA	La configurazione comprende la piastra di protezione da fulmini
150A Sistema di alimentazione montato a parete		Dimensioni: 700H * 350D * 580W, compreso il sistema di controllo della temperatura

Condizione ambientale

Parametri ambientali				Condizioni ambientali di utilizzo	Condizioni ambientali dei trasporti	Condizioni ambientali di stoccaggio	Conformità	note
tipo		parametro	unità	Condizioni ambientali di utilizzo	Condizioni ambientali dei trasporti	Condizioni ambientali di stoccaggio	Norme pertinenti	note
Meteo	temperatura esterna	bassa temperatura	°C	- Quaranta.	- Quaranta.	- 25	YD/T1058-2000 中	"-40°C può iniziare a pieno carico,
		temperatura elevata	°C	45	70	55	4.1.1 e 4.1.2	"+55~+65°CLineare di riduzione del 20%.
		variazione di temperatura	°C/min	/	1	/	ETS300019-2-2T2.3
	umidità	umidità relativa	%	5-90	90 ((40±2°C)	/	YD/T1058-2000 中4.1.3	Requisiti di prova a breve termine: 0-95%, valore massimo del 95%, non condensante
	pressione dell'aria	bassa pressione	Kpa	86	70	70	YD/T1058-2000 中4.1.4	Applicabile solo ai moduli
	pressione dell'aria	alta pressione atmosferica	Kpa	106	106	106	YD/T1058-2000 中4.1.4
altitudine			m	≤ 4000				Quando l'altitudine supera i 2000 m, per ogni aumento di 100 m la temperatura diminuisce di 0,5 °C

Caratteristiche elettriche



1 Caratteristiche degli input

Numero di serie	Progetto		requisiti tecnici	unità	note
1.1	Voltaggio di ingresso		90 ¢ 300	Vac	176-300Vac di potenza a pieno carico, 90-175Vac di potenza a carico ridotto
1.2	Corrente massima di ingresso		57	A
1.3	Tensione nominale di ingresso		220	Vac	Voltaggio di fase
1.4	Frequenza della tensione di ingresso		Il valore tipico è 50/60.	Hz
1.5	Fattore di potenza di ingresso		≥ 0.99		Stato di funzionamento a pieno carico


2 caratteristica di uscita

Numero di serie	Progetto		requisiti tecnici	Unità	note
2.1	Tensione nominale di uscita		- 54	Vdc	IN220Vac
2.2	Intervallo di tensione di uscita		-42 ¢ -58	Vdc	Regolabile mediante monitoraggio (condizione di prova: nessun carico)
2.3	corrente nominale di uscita		150	A
2.4	Potenza nominale di uscita		8.7	KW
2.5	Riescita di ondulazione e rumore		≤ 200	mVp-p	La larghezza di banda dell'oscilloscopio dovrebbe essere di 20 MHz.
					Proba parallela al condensatore 10u+104
2.6	Ritardo di partenza		3 ¢8	S	IN 220Vac,
2.7	Precisione di stabilizzazione della tensione		≤ ± 1%
2.8	Indice del rumore	Disordine della banda larga	≤ 100	mV	3.4 ¢ 150 kHz
		Voltaggio acustico	≤ 30	mV	150 ̊30 MHz
		Peso del saldo telefonico	≤ 2	mV
		tensione acustica
2.9	dinamica	Amplitudine di eccedenza	△V: ≤ 5	% Vo	25 ‰ 50% ‰ 25%
	in risposta a	tempo di recupero	△t: ≤ 500	μS	Cambio di carico del 50%/75%/50%
2.1	Distribuzione ineguale della corrente		≤ 5%		Modulo parallelo di potenza nominale del 50%-100%
					(I moduli funzionali possono funzionare in parallelo)
2.11	coefficiente di temperatura		± 0.02	%/°C
2.12	efficienza di uscita		≥ 95%		220Vac/carico nominale (valore tipico), modulo ad alta efficienza
			≥92%		220Vac/carico nominale (valore tipico), modulo universale
			≥ 87%		110VAC/carico nominale


3 Punti di allarme e protezione

Numero di serie	Progetto		requisiti tecnici	Unità	note
3.1	Limitare la sovratensione di ingresso del sistema		298±5	VAC	Automabile, punto di recupero 290V±5V
3.2	Protezione contro la sovratensione di ingresso del modulo		≥ 300	VAC
3.3	Limitare la bassa tensione di ingresso del sistema		80 ± 5	VAC	Capacità di accensione:
3.4	Protezione contro la sottovoltaggio di ingresso del modulo		≤ 85	VAC
3.5	Alarme di sovratensione di ingresso		275	VAC	Ristabilire la differenza a 10V, valore predefinito
3.6	Alarme di sottovoltaggio di ingresso		175	VAC	Ristabilire la differenza a 10V, valore predefinito
3.7	Alarme di sovravolta di uscita		-58,0 V	Vdc	Differenza di recupero di 0,5 V, valore predefinito
3.8	Alarme di sottovoltaggio di uscita		-47,0 V	Vdc	Differenza di recupero di 0,5 V, valore predefinito
3.9	Protezione da sovratensione di uscita		2	Vdc	Non è possibile ripristinare automaticamente
3.1	Protezione contro spegnimento una tantum		-46 anni	Vdc
3.11	Protezione di spegnimento secondaria		- Quarantaquattro.2	Vdc
3.12	Batteria accesa		automatico		di potenza superiore a 50 Vdc

Regolamenti di sicurezza e caratteristiche EMC

Numero di serie	Progetto			Standard (o condizioni di prova)	note
1	Antielettrico	Input-- Output		3000Vac/30mA/1min,	Nessun arco, nessun guasto (requisito del sistema)
	Forza	(Può resistere a 50 Hz)			Durante la prova, l'unità di protezione da fulmini, il modulo di monitoraggio e il modulo dirittore devono essere rimossi e l'umidità relativa deve essere ≤ 90% quando la temperatura ambiente è compresa tra 15 e 35 °C.
		Input - Terra		1500Vac/30mA/1min,
		(Può resistere a 50 Hz)
		Input - Terra		500Vac/30mA/1min,
2	isolamento	Input-- Output		≥10MΩ@500Vdc	Durante la prova, rimuovere l'unità di protezione da fulmini, il modulo di monitoraggio e il modulo di raddrizzatore e effettuare la prova a una temperatura ambiente di 15-35 °C e un'umidità relativa ≤ 90%.
	resistenza	Input - Terra		≥10MΩ@500Vdc
		Input - Terra		≥10MΩ@500Vdc
3	Rumore audio		≤ 55 dB
4	Corrente di perdita		Se la corrente di perdita di un singolo sistema < 3,5 mA supera questo valore, sarà contrassegnata come "la corrente di perdita di grande portata deve essere prima messa a terra"
5	Emissioni di disturbo da radiazioni			Classe A	Codice EN55022
	Emissioni di molestie condotte			Classe A	Codice EN55022
	Emissioni armoniche di corrente			CLASA A ((Module rettificatore)	IEC 61000-3-2
6	Immunità da scarica elettrostatica			scarica d'aria di 8 KV,	IEC 61000-4-2
				scarica di contatto 6KV,
	Immunità da campi elettromagnetici irradiati			Livello 3	IEC 61000-4-3

	Immunità di gruppo da impulsi elettrici rapidi			Livello 4	IEC 61000-4-4
	Immunità da sovratensione			Livello 4	IEC 61000-4-5
	Immunità conduttiva			Livello 3	IEC 61000-4-6

	Svantaggio di tensione, a breve termine			Selezionare in base agli standard	IEC 61000-4-29
	Immunità all'interruzione e al buffering
	Fluctuazione e lampeggiamento della tensione			PST: <1.00PST < 0.65DC < 3%,	IEC 61000-3-3
				DMX:<4%, d(t):<0.2S(module)
