Principi del sistema di alimentazione
L'ingresso del sistema viene inviato all'ingresso del modulo raddrizzatore attraverso un interruttore 63A/2P. Per la protezione da fulmini all'estremità di ingresso viene utilizzata una protezione dal fulmine a livello di CAC parallelo.
Il modulo raddrizzatore funziona in parallelo e la sua uscita DC è collegata attraverso una barra di bus per alimentare due batterie di riserva e carichi DC.fornire agli utilizzatori il controllo di accensione/spena per ogni carico e la protezione contro sovraccarichi e cortocircuiti.
In condizioni normali di sistema,vari parametri del modulo raddrizzatore e dell'unità di distribuzione sono controllati dal modulo di monitoraggio e funzionano secondo i parametri predeterminati o i comandi dell'utenteSe la rete elettrica non funziona, il sistema passa all'alimentazione della batteria.Quando la tensione della batteria scende a un punto di disattivazione della tensione, il modulo di monitoraggio controlla il contattore di spegnimento per far funzionare e interrompere il carico; quando la tensione della batteria scende al punto di tensione di protezione della batteria,il modulo di monitoraggio controlla l'azione del contattore di spegnimento secondarioIn questo momento, il sistema di alimentazione smetterà di funzionare.Quando l'alimentazione esterna della rete è ripristinata e il modulo raddrizzatore riprende la produzioneIl modulo di monitoraggio può rilevare e controllare lo stato di funzionamento dell'intero sistema di distribuzione dell'energia.I comandi dell'utente possono essere emessi tramite la tastiera sul pannello del modulo di monitoraggioLo stato di funzionamento e i parametri del sistema possono essere visualizzati sullo schermo LCD del modulo di monitoraggio, sullo PC backend locale e sulla sala di controllo centrale remota.Il sistema può raccogliere varie variabili ambientali, tra cui fumo, magneti per porte, immersione in acqua, temperatura e umidità, configurando sensori appropriati.
Struttura complessiva

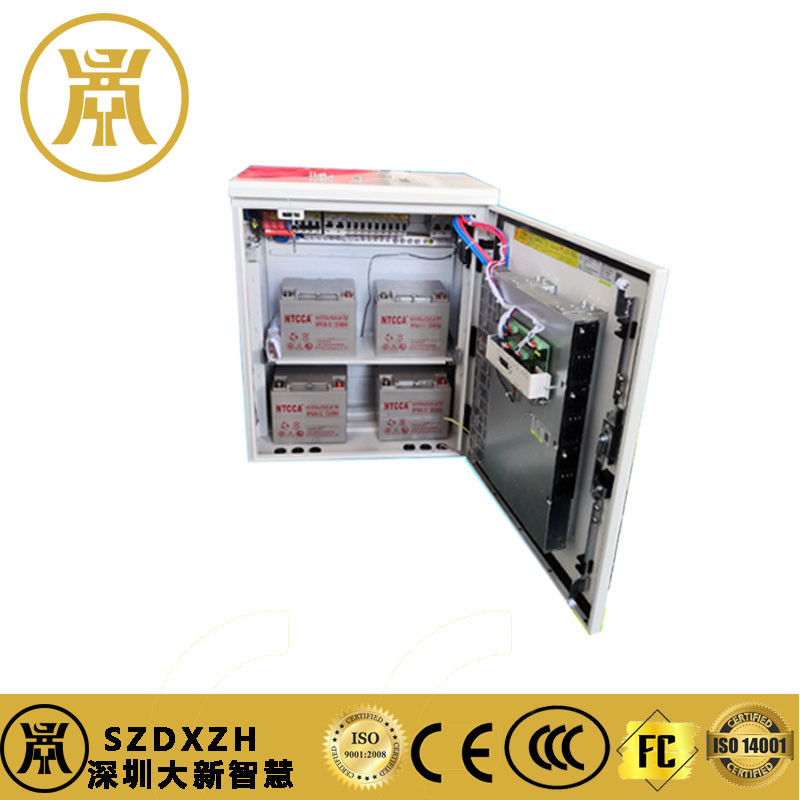

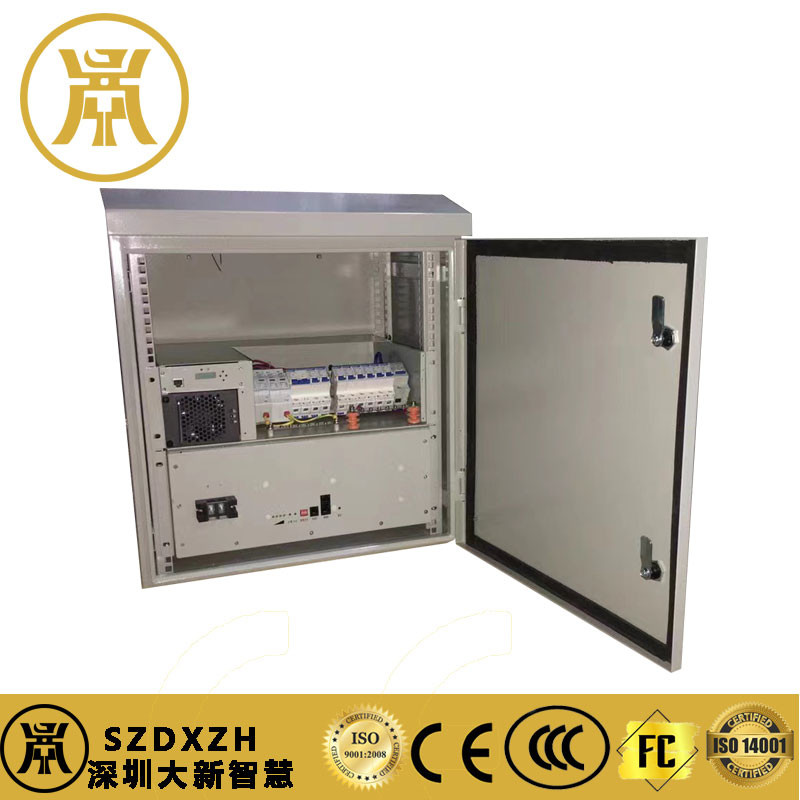

Il sistema di alimentazione plug-in frame (altezza * larghezza * profondità) sono 700mm * 580mm * 350mm. Si compone di un'unità di distribuzione CA, un'unità di monitoraggio, un modulo rettore unità,e un'unità di distribuzione a corrente continua, e può essere installato in pavimento, parete, palo e altri modi. condotti d'aria sinistra e destra, modulo con ventilatore incorporato per la dissipazione del calore forzata, IP55, sistema di controllo della temperatura incorporato.Fornire spazio di installazione per un set di batterie ferroelettriche da 50 AH o quattro batterie a piombo da 38 AH.
Schema di monitoraggio: monitoraggio delle porte RS485 nelle direzioni nord e sud, contatti secchi e rilevamento delle celle della batteria (opzionale) tutti condotti al pannello di monitoraggio
Metodo di funzionamento e manutenzione: prima della manutenzione, il modulo dirittore può essere scambiato a caldo.
componente | configurazione | note | |
Unità di distribuzione AC | Comunicazione sulla protezione da fulmini | Grado C:20~40KA | |
Input di comunicazione | 63A/2P*2 | Capacità limite di rottura ICU ≥6kA, capacità di segmentazione del cortocircuito Ics ≥6kA | |
Strumento intelligente (facoltativo) | DDS3366P-3Tipo contatore di energia elettrica monofase a tre vie | Può rilevare tensione CA, corrente, energia elettrica, valori degli interruttori di ingresso a tre vie, ecc. | |
Modulo rettificatore | RM4850*3 | ||
Unità di monitoraggio | SM32 | ||
Unità di distribuzione di corrente continua | Interruttore della batteria | 100A/1P*2 | Capacità di rottura massima Icu ≥ 20kA e capacità di rottura di cortocircuito di esercizio Ics ≥ 15kA |
Spegnete una volta | 63A/1P*1;32/1P*2;20/1P*2 | ||
Diverse configurazioni utente sono facoltative | |||
seconda disconnessione | 20A/1P*1;10A/1P*2; | Capacità di rottura limite ICU ≥ 6 ka e capacità di rottura di cortocircuito in corso ICS ≥ 6 ka | |
Protezione da fulmini in CC | Grado C:10~20KA |
La configurazione comprende la piastra di protezione da fulmini | |
150A Sistema di alimentazione montato a parete | Dimensioni: 700H * 350D * 580W, compreso il sistema di controllo della temperatura |
Condizione ambientale
Parametri ambientali
|
Condizioni ambientali di utilizzo | Condizioni ambientali dei trasporti | Condizioni ambientali di stoccaggio | Conformità | note | |||
tipo | parametro | unità | Norme pertinenti | |||||
Meteo | temperatura esterna | bassa temperatura | °C | - Quaranta. | - Quaranta. | - 25 | YD/T1058-2000 中 | "-40°C può iniziare a pieno carico, |
temperatura elevata | °C | 45 | 70 | 55 | 4.1.1 e 4.1.2 | "+55~+65°CLineare di riduzione del 20%. | ||
variazione di temperatura | °C/min | / | 1 | / | ETS300019-2-2T2.3 | |||
umidità | umidità relativa | % | 5-90 | 90 ((40±2°C) | / | YD/T1058-2000 中4.1.3 | Requisiti di prova a breve termine: 0-95%, valore massimo del 95%, non condensante | |
pressione dell'aria | bassa pressione | Kpa | 86 | 70 | 70 | YD/T1058-2000 中4.1.4 | Applicabile solo ai moduli | |
alta pressione atmosferica | Kpa | 106 | 106 | 106 | ||||
altitudine | m | ≤ 4000 | Quando l'altitudine supera i 2000 m, per ogni aumento di 100 m la temperatura diminuisce di 0,5 °C |
Caratteristiche elettriche
|
|||||
1 Caratteristiche degli input | |||||
Numero di serie | Progetto | requisiti tecnici | unità | note | |
1.1 | Voltaggio di ingresso | 90 ¢ 300 | Vac | 176-300Vac di potenza a pieno carico, 90-175Vac di potenza a carico ridotto | |
1.2 | Corrente massima di ingresso | 57 | A | ||
1.3 | Tensione nominale di ingresso | 220 | Vac | Voltaggio di fase | |
1.4 | Frequenza della tensione di ingresso | Il valore tipico è 50/60. | Hz | ||
1.5 | Fattore di potenza di ingresso | ≥ 0.99 | Stato di funzionamento a pieno carico | ||
2 caratteristica di uscita | |||||
Numero di serie | Progetto | requisiti tecnici | Unità | note | |
2.1 | Tensione nominale di uscita | - 54 | Vdc | IN220Vac | |
2.2 | Intervallo di tensione di uscita | -42 ¢ -58 | Vdc | Regolabile mediante monitoraggio (condizione di prova: nessun carico) | |
2.3 | corrente nominale di uscita | 150 | A | ||
2.4 | Potenza nominale di uscita | 8.7 | KW | ||
2.5 | Riescita di ondulazione e rumore | ≤ 200 | mVp-p | La larghezza di banda dell'oscilloscopio dovrebbe essere di 20 MHz. | |
Proba parallela al condensatore 10u+104 | |||||
2.6 | Ritardo di partenza | 3 ¢8 | S | IN 220Vac, | |
2.7 | Precisione di stabilizzazione della tensione | ≤ ± 1% | |||
2.8 | Indice del rumore | Disordine della banda larga | ≤ 100 | mV | 3.4 ¢ 150 kHz |
Voltaggio acustico | ≤ 30 | mV | 150 ̊30 MHz | ||
Peso del saldo telefonico | ≤ 2 | mV | |||
tensione acustica | |||||
2.9 | dinamica | Amplitudine di eccedenza | △V: ≤ 5 | % Vo | 25 ‰ 50% ‰ 25% |
in risposta a | tempo di recupero | △t: ≤ 500 | μS | Cambio di carico del 50%/75%/50% | |
2.1 | Distribuzione ineguale della corrente | ≤ 5% | Modulo parallelo di potenza nominale del 50%-100% | ||
(I moduli funzionali possono funzionare in parallelo) | |||||
2.11 | coefficiente di temperatura | ± 0.02 | %/°C | ||
2.12 | efficienza di uscita | ≥ 95% | 220Vac/carico nominale (valore tipico), modulo ad alta efficienza | ||
≥92% | 220Vac/carico nominale (valore tipico), modulo universale | ||||
≥ 87% | 110VAC/carico nominale | ||||
3 Punti di allarme e protezione | |||||
Numero di serie | Progetto | requisiti tecnici | Unità | note | |
3.1 | Limitare la sovratensione di ingresso del sistema | 298±5 | VAC | Automabile, punto di recupero 290V±5V | |
3.2 | Protezione contro la sovratensione di ingresso del modulo | ≥ 300 | VAC | ||
3.3 | Limitare la bassa tensione di ingresso del sistema | 80 ± 5 | VAC | Capacità di accensione: | |
3.4 | Protezione contro la sottovoltaggio di ingresso del modulo | ≤ 85 | VAC | ||
3.5 | Alarme di sovratensione di ingresso | 275 | VAC | Ristabilire la differenza a 10V, valore predefinito | |
3.6 | Alarme di sottovoltaggio di ingresso | 175 | VAC | Ristabilire la differenza a 10V, valore predefinito | |
3.7 | Alarme di sovravolta di uscita | -58,0 V | Vdc | Differenza di recupero di 0,5 V, valore predefinito | |
3.8 | Alarme di sottovoltaggio di uscita | -47,0 V | Vdc | Differenza di recupero di 0,5 V, valore predefinito | |
3.9 | Protezione da sovratensione di uscita | 2 | Vdc | Non è possibile ripristinare automaticamente | |
3.1 | Protezione contro spegnimento una tantum | -46 anni | Vdc | ||
3.11 | Protezione di spegnimento secondaria | - Quarantaquattro.2 | Vdc | ||
3.12 | Batteria accesa | automatico | di potenza superiore a 50 Vdc | ||
Regolamenti di sicurezza e caratteristiche EMC | |||||
Numero di serie
|
Progetto | Standard (o condizioni di prova) | note | ||
1 | Antielettrico | Input-- Output | 3000Vac/30mA/1min, | Nessun arco, nessun guasto (requisito del sistema) | |
Forza | (Può resistere a 50 Hz) | Durante la prova, l'unità di protezione da fulmini, il modulo di monitoraggio e il modulo dirittore devono essere rimossi e l'umidità relativa deve essere ≤ 90% quando la temperatura ambiente è compresa tra 15 e 35 °C. | |||
Input - Terra | 1500Vac/30mA/1min, | ||||
(Può resistere a 50 Hz) | |||||
Input - Terra | 500Vac/30mA/1min, | ||||
2 | isolamento | Input-- Output | ≥10MΩ@500Vdc | Durante la prova, rimuovere l'unità di protezione da fulmini, il modulo di monitoraggio e il modulo di raddrizzatore e effettuare la prova a una temperatura ambiente di 15-35 °C e un'umidità relativa ≤ 90%. | |
resistenza | Input - Terra | ≥10MΩ@500Vdc | |||
Input - Terra | ≥10MΩ@500Vdc | ||||
3 | Rumore audio | ≤ 55 dB | |||
4 | Corrente di perdita | Se la corrente di perdita di un singolo sistema < 3,5 mA supera questo valore, sarà contrassegnata come "la corrente di perdita di grande portata deve essere prima messa a terra" | |||
5 | Emissioni di disturbo da radiazioni | Classe A | Codice EN55022 | ||
Emissioni di molestie condotte | Classe A | Codice EN55022 | |||
Emissioni armoniche di corrente | CLASA A ((Module rettificatore) | IEC 61000-3-2 | |||
6 | Immunità da scarica elettrostatica | scarica d'aria di 8 KV, | IEC 61000-4-2 | ||
scarica di contatto 6KV, | |||||
Immunità da campi elettromagnetici irradiati | Livello 3 | IEC 61000-4-3 | |||
Immunità di gruppo da impulsi elettrici rapidi | Livello 4 | IEC 61000-4-4 | |||
Immunità da sovratensione | Livello 4 | IEC 61000-4-5 | |||
Immunità conduttiva | Livello 3 | IEC 61000-4-6 | |||
Svantaggio di tensione, a breve termine | Selezionare in base agli standard | IEC 61000-4-29 | |||
Immunità all'interruzione e al buffering | |||||
Fluctuazione e lampeggiamento della tensione | PST: <1.00PST < 0.65DC < 3%, | IEC 61000-3-3 | |||
DMX:<4%, d(t):<0.2S(module) |
