2KW 5G alimentazione della stazione di base a polo esterno o montato a parete Rettificatore modulo di alimentazione
Specifiche tecniche
1- I principali indicatori tecnici dell'attrezzatura
1.1 condizioni ambientali
Temperatura di funzionamento: -40°C-55°C; ,
Temperatura di conservazione: -40°C - 65°C.
Umidità relativa di funzionamento: ≤ 90% ((a 40±2°C).
Umidità relativa di stoccaggio:≤95% ((a 40±2°C).
1.2 Vibrazioni
Resistono alle vibrazioni delle onde sinusoidali con frequenza (10~55) Hz e ampiezza di 0,35 mm.
1.3 Rafforzamento sismico
Il sistema di rinforzo sismico soddisfa i requisiti del codice YD 5096-2016 per le prove sismiche delle apparecchiature di alimentazione delle comunicazioni.
1.4 Aspetto, struttura
1.4.1 Forma.
Dimensioni: 300 mm (W) * 400 mm (D) * 68 mm (H)
1.4.2 Interfacce di ingresso e di uscita

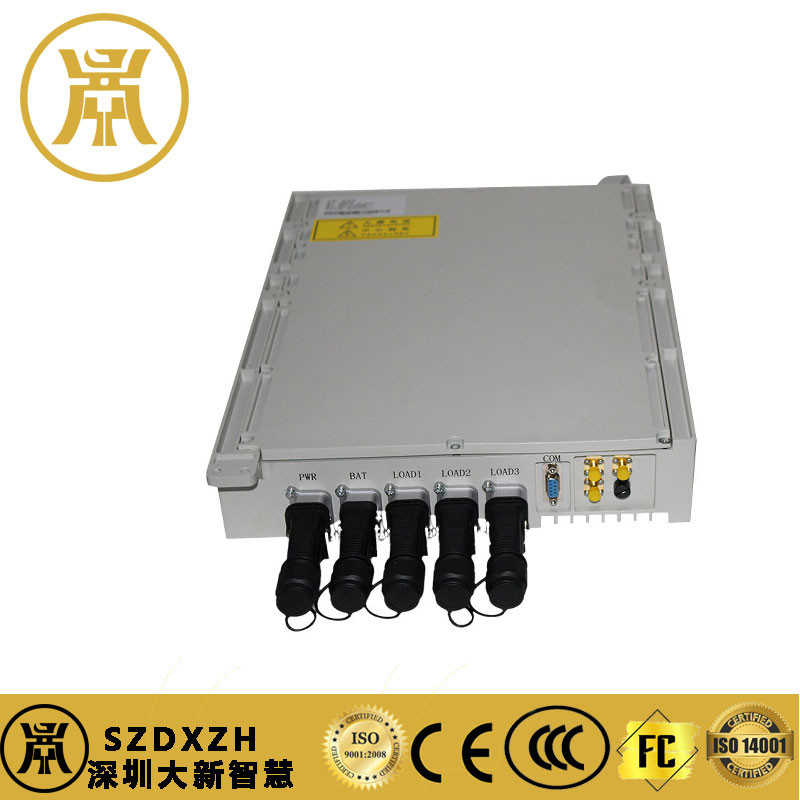

Da sinistra a destra: ingresso CA, connettore della batteria, carico CC 3, carico DC 2, carico DC 1, porta di comunicazione, connettore dell'antenna e valvola di ventilazione
1.4.3 Disegni schematici delle luci indicatrici
Da sinistra a destra: verde (luce di marcia), giallo (luce di avvertimento), rosso (luce di guasto)
1.4.4 Diagramma schematico del metodo di montaggio.
Installazione di barricate e impianti piatti 80 mm * 80 mm
bandiera montata 80 mm * 80 mm

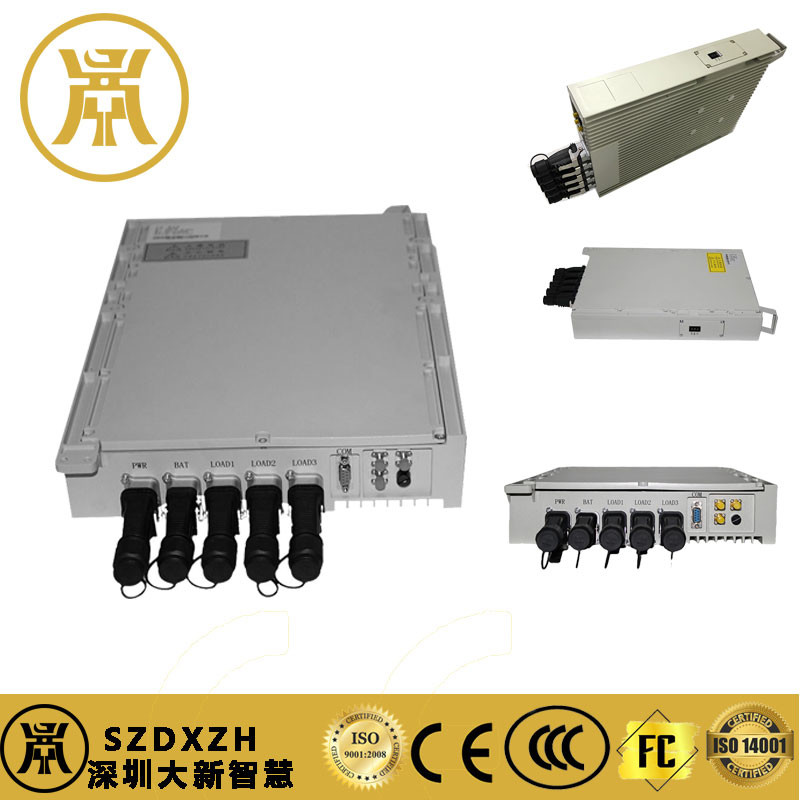

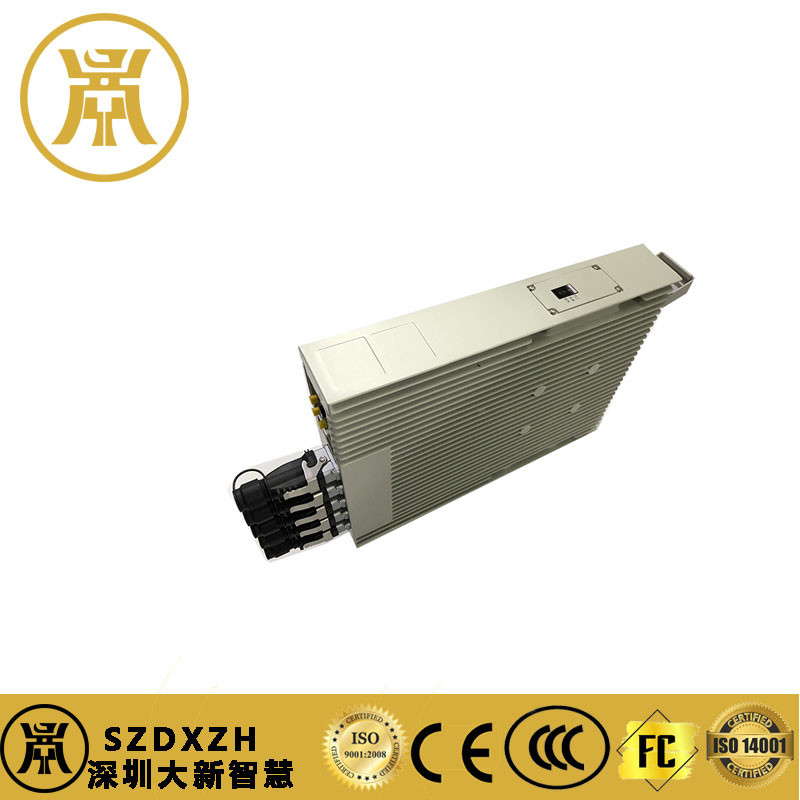

1.4.5 Effetto complessivo dell'aspetto del prodotto
1.5 Requisiti tecnici dell'alimentazione
5.1 Prestazioni elettriche
5.1.1 Intervallo di tensione di ingresso
AC 220V, tensione nominale 220V, gamma di tensione di ingresso: 176V~264V;
Quando l'input AC è di 100Vac~175Vac, la velocità di uscita è di 1000W
Valore nominale DC 240V/336V, tensione nominale 378V, gamma di tensione di ingresso: 260~400V (192V~280V).
Quando l'input di corrente continua è di 140 Vdc~240 Vdc, la velocità di uscita è di 1000 W
5.1.2 Requisiti di potenza di ingresso CA
1) Frequenza nominale
La frequenza nominale e' di 50 Hz.
2) Intervallo di fluttuazione della frequenza CA
L'intervallo di fluttuazione della frequenza di ingresso è di 50 Hz ± 2,5 Hz.
5.1.3 Fattore di potenza di ingresso
Il fattore di potenza di ingresso del sistema a diversi fattori di carico soddisfa i requisiti di cui alla tabella 1.
Tabella dei fattori di potenza di ingresso Tabella 1
Fattore di potenza di ingresso a carichi diversi Requisiti
Al fattore di carico al 100%, il >0.99
A un fattore di carico del 50%, il >0.98
A un fattore di carico del 20%, il >0.94
5.1.4 Tasso di distorsione della forma d'onda della tensione di ingresso
b. "tecnologia" per la produzione di dispositivi per la trasmissione di energia elettrica;
5.1.5 Deformazione armonica totale della corrente di ingresso
Le armoniche di corrente di ingresso del sistema a diversi fattori di carico soddisfano i requisiti di cui alla tabella 2.
Corrente di ingresso Tavola di distorsione armonica totale Tavola 2
distorsione armonica totale della corrente di ingresso a carichi diversi Requisiti
A fattore di carico del 100% ≤ 5%
A fattore di carico del 50% ≤ 8%
A fattore di carico del 20% ≤ 10%
5.1.6 Perdite di carico senza ingresso
Nessuna perdita di carico dell'apparecchiatura è inferiore all'1% (20W) della potenza nominale.
5.1.7 Valore del range di impostazione della tensione di uscita,
Il valore nominale è di - 48 V, la gamma di tensione di uscita è di 43 V-57 V e la precisione di stabilizzazione della tensione è di ± 0,5%.
5.1.8 efficienza
Il valore nominale di uscita - efficienza di 48 V soddisfa i requisiti di cui alla tabella 3.
Valori nominali di uscita - Tavola 3 di efficienza 48V
Fattore di carico Efficienza
carico al 100% ≥95,5%
carico del 50% ≥96%
carico del 20% ≥ 93,5%
