Caratteristiche principali:
Il DX-P-150A-50AH montato a parete è utilizzato in sistemi di comunicazione con una capacità totale massima di 150A, adatto per il montaggio a parete, a pavimento, a palo e altri metodi di installazione.Integra l'alimentazione per la comunicazione, distribuzione AC/DC, controllo della temperatura, monitoraggio, protezione da fulmini e funzioni di sistema di messa a terra e dispone di una gestione completa della batteria,come la funzione di protezione della batteria da bassa tensione e la funzione di eliminazione del carico. Può ottenere la compensazione della temperatura, la regolazione automatica della tensione, la limitazione della corrente, il calcolo della capacità della batteria, il test della batteria online, il risparmio energetico del sonno e altre funzioni.Progettazione della rete del sistema di alimentazione, che fornisce interfacce di comunicazione multiple come RS232/RS485 e contatti a secco, rete flessibile, monitoraggio remoto e funzionamento senza equipaggio.ha un design completo di protezione da fulmini per entrambi i lati AC e DC, oltre a funzioni complete di protezione da guasti e allarme di guasto.ed è adatto a situazioni in cui la rete elettrica oscilla ampiamente, quali le stazioni base, le piccole e medie centrali, le comunicazioni satellitari e le comunicazioni dati
L'ingresso del sistema viene inviato all'ingresso del modulo raddrizzatore attraverso un interruttore 63A/2P. Per la protezione da fulmini all'estremità di ingresso viene utilizzata una protezione dal fulmine a livello di CAC parallelo.
Il modulo raddrizzatore funziona in parallelo e la sua uscita DC è collegata attraverso una barra di bus per alimentare due batterie di riserva e carichi DC.fornire agli utilizzatori il controllo di accensione/spena per ogni carico e la protezione contro sovraccarichi e cortocircuiti.

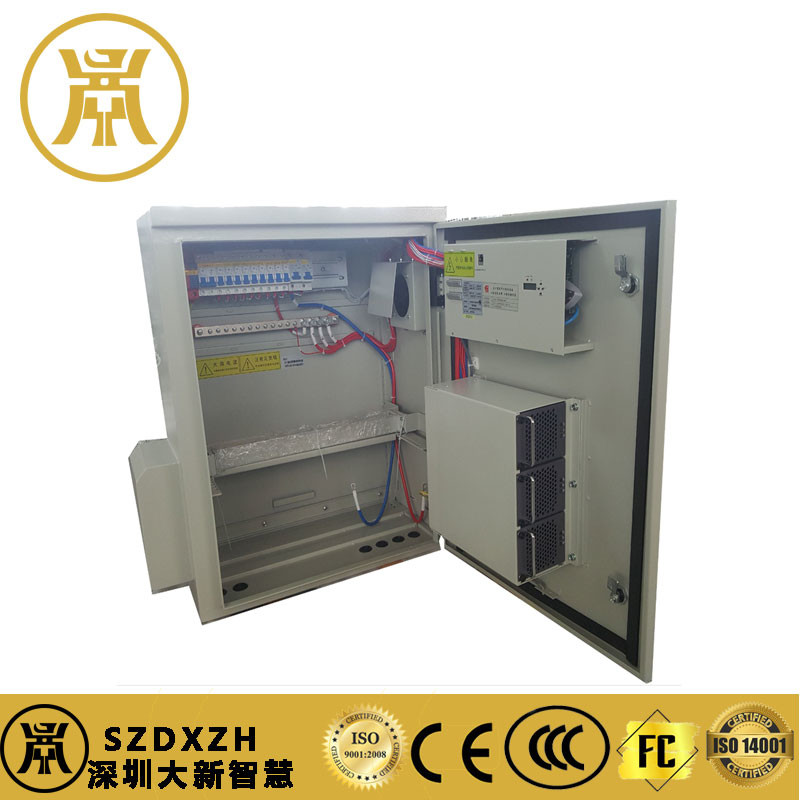

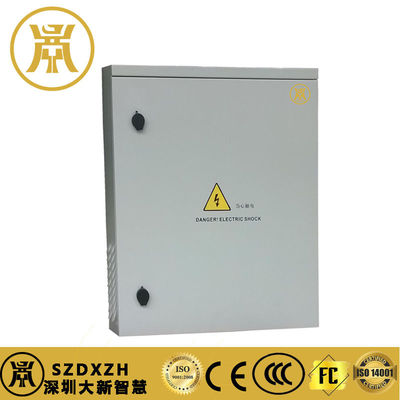

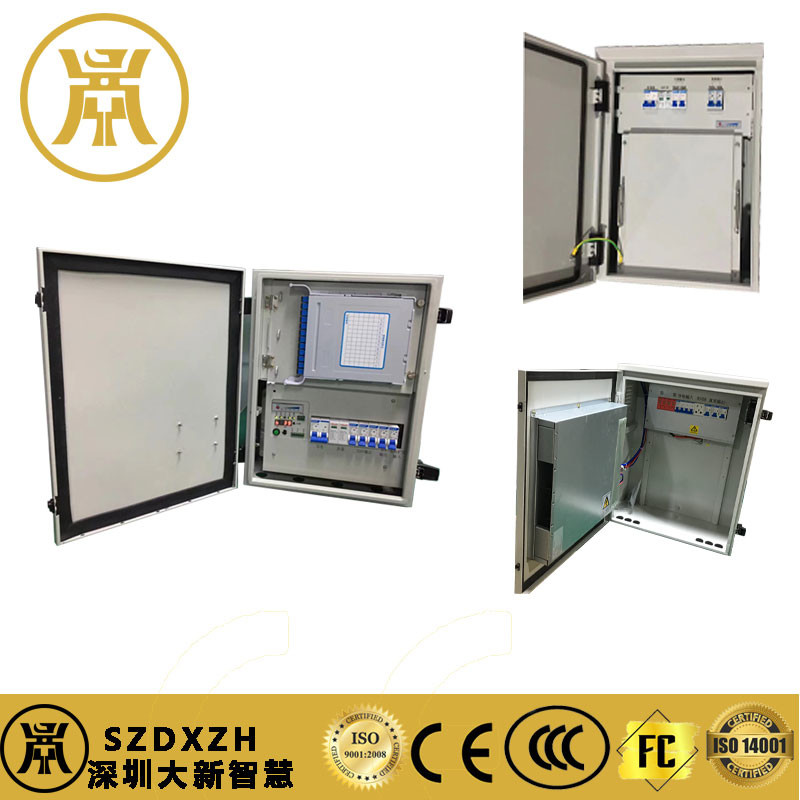

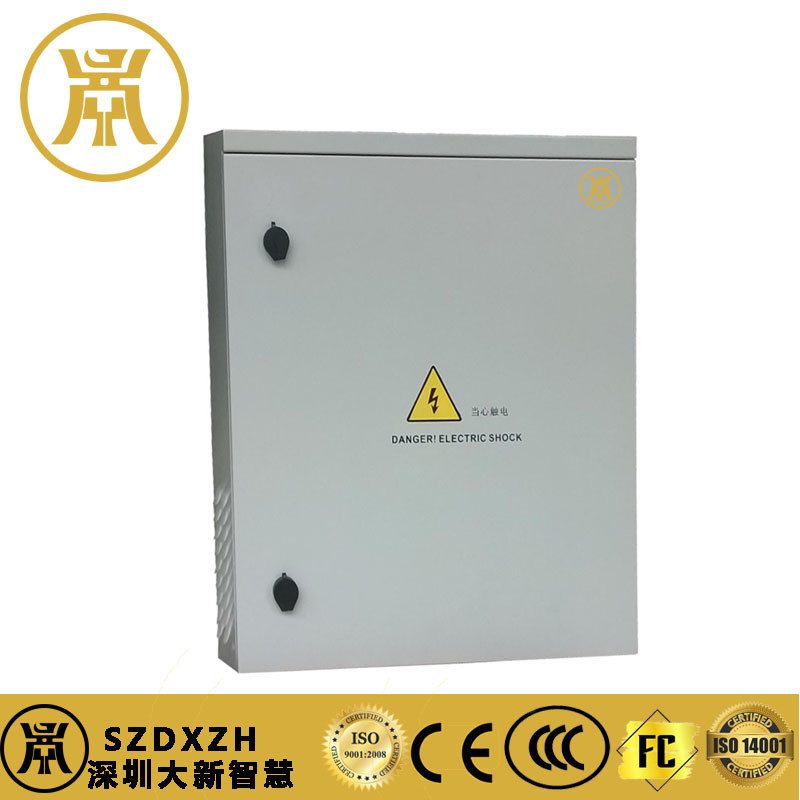

Immagini del prodotto:
Parametri ambientali
| Parametri ambientali |
Condizioni ambientali di utilizzo |
Condizioni ambientali dei trasporti |
Condizioni ambientali di stoccaggio |
Conformità |
note |
| Tipo |
parametro |
unità |
Norme pertinenti |
| Meteo |
temperatura esterna |
bassa temperatura |
°C |
- Quaranta. |
- Quaranta. |
- 25 |
YD/T1058-2000 中 |
"-40°C può iniziare a pieno carico, |
| temperatura elevata |
°C |
45 |
70 |
55 |
4.1.1 e 4.1.2 |
"+55~+65°CLineare di riduzione del 20%. |
| variazione di temperatura |
°C/min |
/ |
1 |
/ |
ETS300019-2-2T2.3 |
|
| umidità |
umidità relativa |
% |
5-90 |
90 ((40±2°C) |
/ |
YD/T1058-2000 中4.1.3 |
Requisiti di prova a breve termine: 0-95%, valore massimo del 95%, non condensante |
| |
pressione dell'aria |
bassa pressione |
Kpa |
86 |
70 |
70 |
YD/T1058-2000 中4.1.4 |
Applicabile solo ai moduli |
| |
alta pressione atmosferica |
Kpa |
106 |
106 |
106 |
|
| altitudine |
m |
≤ 4000 |
Quando l'altitudine supera i 2000 m, per ogni aumento di 100 m la temperatura diminuisce di 0,5 °C |
Schema di monitoraggio: monitoraggio delle porte RS485 nelle direzioni nord e sud, contatti secchi e rilevamento delle celle della batteria (opzionale) tutti condotti al pannello di monitoraggio
Metodo di funzionamento e manutenzione: prima della manutenzione, il modulo dirittore può essere scambiato a caldo.
